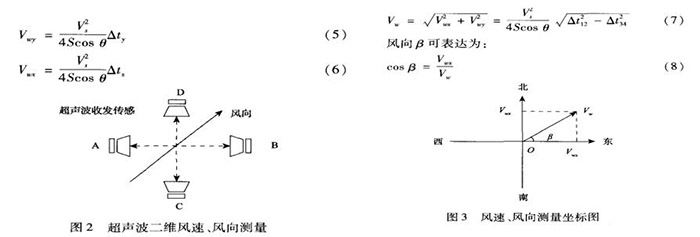

实际的风速风向测量采用两套上述 的传感器对 相互 垂直放置 ，构成 平面测量 系统 ，如 图 2所示。 设相对 位置探头与风场的入 、反射夹角相 等且 为 ᶿ，超声 波在风 场中的传播速度是vs ，风场 的流 速是vw ，南 北方 向上传 播分量为vwy ，东西方 向上传播分量为vwx ，两对顺风和逆 风传播所需时 间差分别为 △t12, △t34可 以得 到风速在 2 个方 向的分量如下 ：
在平面上 ，风速 Vw与vwx 、vwy 的关 系如 图 3所示 ，可 表达为：
